Beschreibung

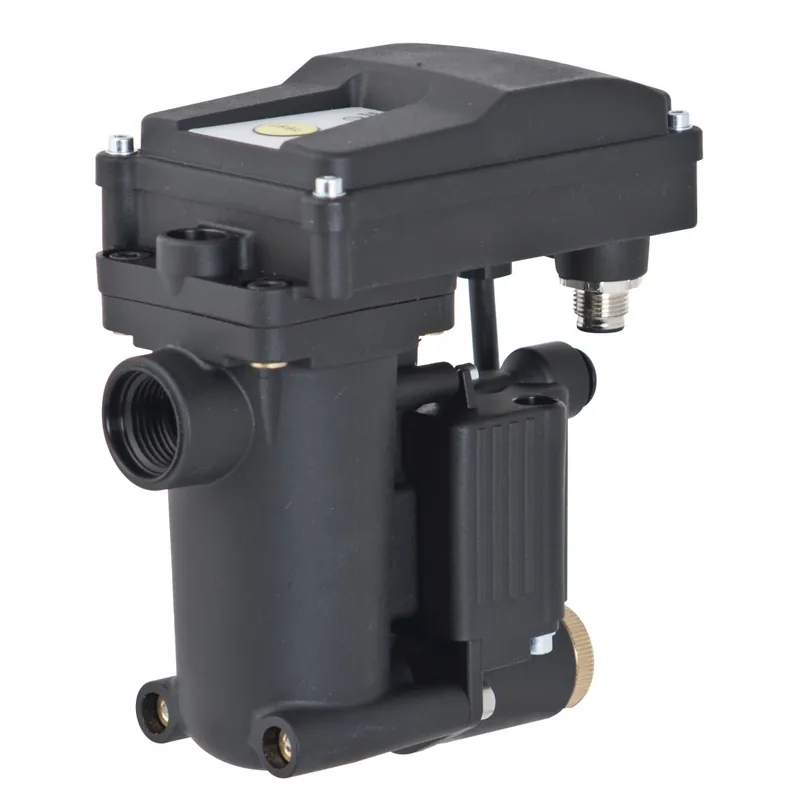

Elektronischer Kondensatableiter – Aircraft
– AMD
- Zur vollautomatischen Entfernung von Kondensat oder anderen nichtaggressiven Flüssigkeiten aus dem Druckluftsystem
- Ein kapazitiver Sensor erfasst den Pegelstand des Kondensats. Dies ist sehr genau und benötigt keine mechanischen Schwimmer und Kontakte.
- Zur Installation als externen Ableiter an Kolben-/Schraubenkompressoren, Nachkühler, Zyklonabscheider, Druckluftbehälter, Drucklufttrockner und -filter
- Ausgestattet mit Betriebsalarm, LED-Indikator, Prüftaste und integriertem Sieb
- Auf Anfrage auch Version mit Service-Netzwerk für die Einstellung der Diagnose-Parameter und einem Alarmausgang erhältlich
Funktionsbeschreibung
- Das Kondensat wird im Sammelreservoir gesammelt.
- Wenn der Pegel hoch genug ist, wird das Kondensat ohne Luftverlust aus dem System ausgelassen
- Flüssigkeitsstand wird durch einen präzisen kapazitiven Flüssigkeitsstandsensor erkannt
- Das spezielle selbstreinigende, direktwirkende Ventil sichert einen zuverlässigen Betrieb
Die Vorteile auf einen Blick
- Integriertes Sieb (einfacher Zugang/Reinigung)
- Kompaktes Design
- Patentierte Ventiltechnik – direktwirkendes, selbstreinigendes Ventil
- Optimiert für einfachen Service (Wartungskit)
- Horizontaler oder vertikaler Einbau möglich
- Robustes PA Gehäuse
- Inklusive 2 Meter Anschlusskabel mit Schukostecker
Ableitemenge max. (kurzfristig): 12 l/h
Erläuterung Ableitemenge max.: bei 7 bar
Kompressorleistung: 45023 m³/min
Trocknerleistung: 45183 m³/min
Filterleistung: 74.4 m³/min
Betriebsdruck: 0 – 16 bar
Betriebstemperatur: +1,5 – + 65 °C
Kondensatzulauf: G½ „
Kondensatablauf: Schlauchtülle, Schlauch Ø = 8 mm (innen)
Länge (Produkt) ca.: 133 mm
Breite/Tiefe (Produkt) ca.: 76 mm
Höhe (Produkt) ca.: 147 mm
Gewicht (Netto) ca.: 0,55 kg
Anschlussspannung: 230 V
