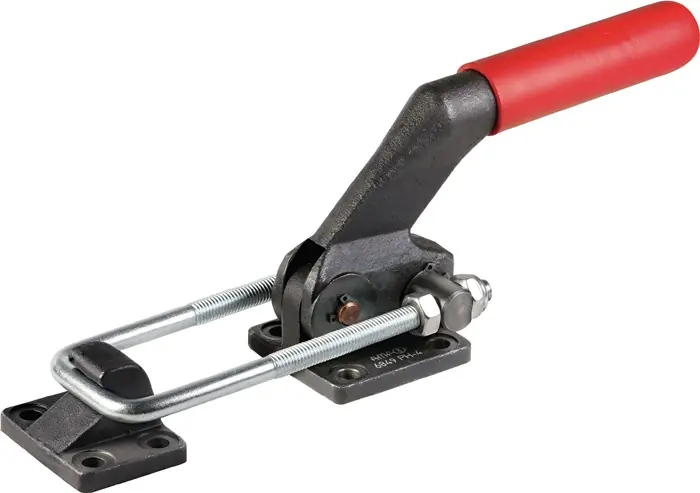

Beschreibung
- schwer
- für hohe Haltekräfte
- Bolzen gehärtet und geschliffen, dauerhaft gefettet, mit Sicherungsringen in Lagerbuchsen montiert
- der Spannbolzen ist mit Sicherungsringen mittig positioniert
- Fuß, Hebelarm und Gegenhalter sind aus Stahlguss, brüniert
- Spannbügel, Spannbolzen und Muttern sind vergütet und verzinkt
Weitere technische Eigenschaften
- F: 35 mm
- L: 86 mm
- Armlänge: 164 mm
- K: 12,5 mm
- C: 57 mm
- S: 47 mm
- D: 12 mm
- G: 10,5 mm
- L1: 164 mm
- B: 49-114 mm
- Bohrungs-Ø: 10,5 mm
- H: 32 mm
- N: 82 mm
- Eigenschaft: schwer
- E: 28-93 mm
- M: 57 mm
- H1: 146 mm Lieferung inkl. Gegenhalter
Größe: 5
Zugkraft: 27 kN
Verstellweg: 65 mm
Bauart: horizontal
Marke: AMF
Material: Stahlguss brüniert
Bohrungsabstand innen: 28-93 mm
Gegenhalterhöhe: 32 mm
Spannweite: 49-114 mm
