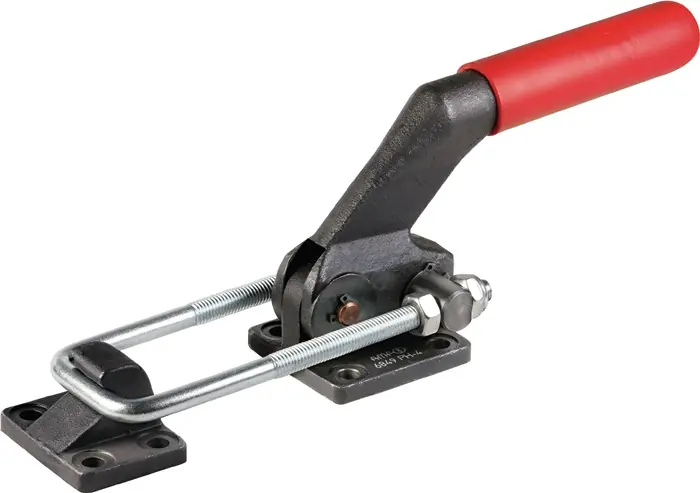

Beschreibung
- schwer
- für hohe Haltekräfte
- Bolzen gehärtet und geschliffen, dauerhaft gefettet, mit Sicherungsringen in Lagerbuchsen montiert
- der Spannbolzen ist mit Sicherungsringen mittig positioniert
- Fuß, Hebelarm und Gegenhalter sind aus Stahlguss, brüniert
- Spannbügel, Spannbolzen und Muttern sind vergütet und verzinkt
Weitere technische Eigenschaften
- F: 28 mm
- L: 68 mm
- Armlänge: 130 mm
- K: 12 mm
- C: 45 mm
- S: 44 mm
- D: 10 mm
- G: 8,5 mm
- L1: 130 mm
- B: 42-107 mm
- Bohrungs-Ø: 8,5 mm
- H: 26 mm
- N: 64 mm
- Eigenschaft: schwer
- E: 24-90 mm
- M: 45 mm
- H1: 122 mm Lieferung inkl. Gegenhalter
Größe: 4
Zugkraft: 15 kN
Verstellweg: 66 mm
Bauart: horizontal
Marke: AMF
Material: Stahlguss brüniert
Bohrungsabstand innen: 24-90 mm
Gegenhalterhöhe: 26 mm
Spannweite: 42-107 mm
