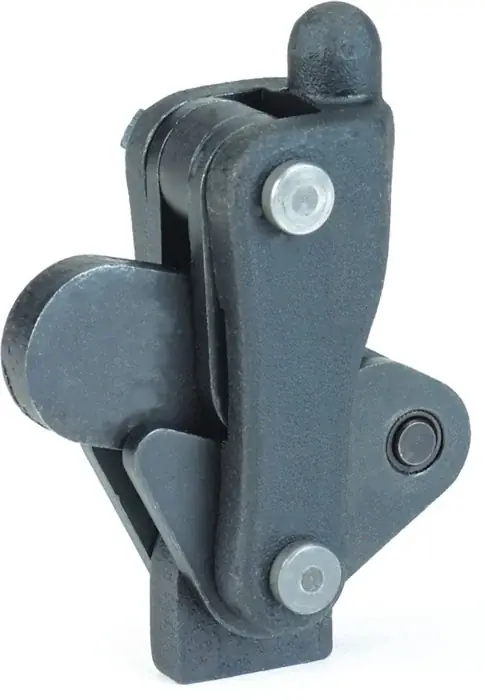

Beschreibung
- mit Schwenkfuß, schweißbare Ausführung
- Getriebe unter Winkelstellung anschweißbar
- geriebene und einsatzgehärtete Lagerbuchsen
- gehärtete, geschliffene und dauerhaft gefettete Bolzen
- Klemmmutter am Hebelarm für einstellbare Gängigkeit
- Werkstoff: Stahl, brüniert
- Hebelarm aus Stahlguss, brüniert
Weitere technische Eigenschaften
- F: 55 mm
- L: 105 mm
- B4: 60 mm
- H3: 16 mm
- H: 78 mm
- g: 40°
- C2: 18 mm
- C1: 36 mm
- R: 11 mm
- R1: 18 mm
- C: 36 mm
- H4: 145 mm
- C3: 20 mm
- B2: 12 mm
- a: 200°
- F1: 11kN
- b: 70°
- H2: 28 mm
- G: M10
- H1: 50 mm Hinweis: Individuell zu ergänzen, ganz nach den Anforderungen des Betriebsmittel- oder Vorrichtungsbaues
Größe: 6
Bauart: mit Schwenkfuß
Anwendung: schweißbar
Marke: AMF
