Beschreibung

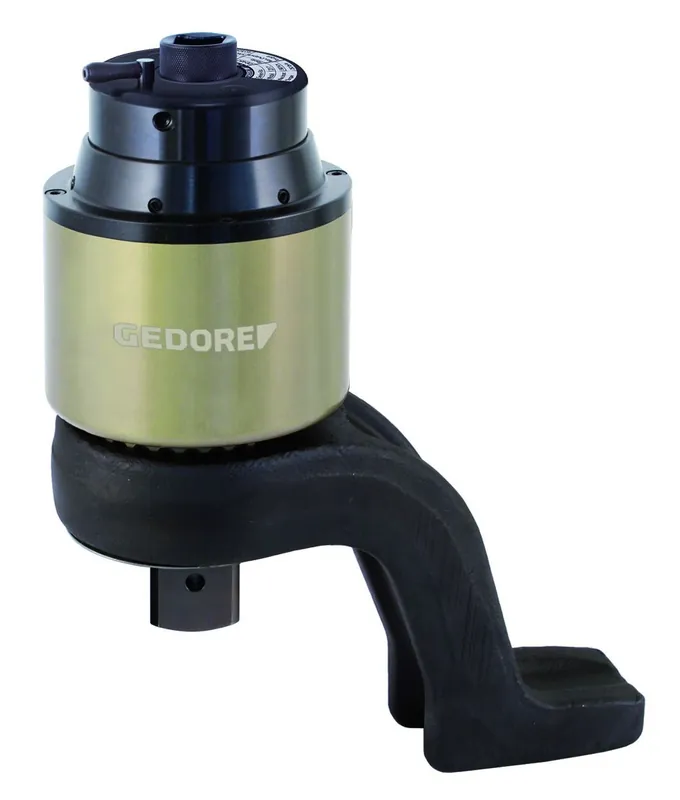

GEDORE Drehmomentvervielfältiger DVV-80ZRS DREMOPLUS ALU 8000 Nm
DVV-80ZRS
- Besonders geeignet für:
- Maschinen- und Anlagenbau
- Seilbahnen, Lifte und Masten
- Schwerindustrie, Baustellen
- Brückenbau
- Schiffs-, Flugzeug-, Eisenbahnbau
- Raffinerien, Kunststoffindustrie
- Kraftwerke aller Art
- Ausführung:
- Mechanischer, handbetätigter Drehmomentvervielfältiger für den kontrollierten Schraubenanzug und zum Lösen von Verschraubungen
- Mit zweistufigem Planetengetriebe
- Gehäuse aus Hochleistungsaluminium
- Modelle mit Übersetzungsverhältnis 1:18, 1:22, 1:28,5, 1:39
- Alle Modelle mit Rücklaufsicherung (RS)
- Mit zerstörungsfreier Überlastsicherung „Slipper“ zum Schutz des Getriebes, rechts- und linksgängig
- Mit modellabhängigem, gekröpftem Reaktionsarm Z-Form aus Chrom-Vanadium-Stahl
- Optional nachrüstbar mit geradem Reaktionsarm L-Form, mit verstellbarem Reaktionsvierkant, aus Leichtmetall
- gewährleistete Genauigkeit: besser als +/- 3 % Toleranz
- In Verbindung mit einem Drehmomentschlüssel zu betätigen
- 4 Modelle mit maximaler Belastung im Bereich von max. 6000 N·m bis max. 13000 N·m
- Ausgangsvierkante mit Bohrung für Kraftschraubereinsätze mit Sicherungsstift und -ring
Abstand Abtriebsvierkant – Beginn Reaktionsarm (min.): 110
Abstand Abtriebsvierkant – Ende Reaktionsarm (max): 190
Abtriebsvierkant: 1.1/2″
Abtriebsvierkant [metrisch]: 38,1 mm
Abtriebsvierkant [zöllig]: 1.1/2″
Antriebsaufnahme, Vierkant- [metrisch]: 20,0 mm
Antriebsaufnahme, Vierkant- [zöllig]: 3/4″
Antriebsvierkant [zöllig]: 3/4″
Aufnahme Reaktionsarm: gesteckt über Zahnkranz
Ausführung Reaktionsarm: Z-Form, gekröpft
Ausgangsdrehmoment (max.) [lbf·ft]: 5870
Ausgangsdrehmoment (max.) [N·m]: 8000
Eingangsdrehmoment (max.) [lbf·ft]: 310 lbf·ft
Eingangsdrehmoment (max.) [N·m]: 420 N·m
Gesamtbreite ohne Reaktionsarm: 128
Gesamthöhe mit Reaktionsarm (max.): 342
Gesamthöhe mit Reaktionsarm (min.): 338
Gesamthöhe ohne Reaktionsarm: 277
Gesamtlänge [mm]: 230 mm
Inhalt (Anzahl Stück): 1 tlg.
Netto-Gewicht [kg]: 9,1 kg
Sicherung Abtriebsvierkant: Sicherungsring und -stift
Sicherung Antriebsvierkant: Sicherungsring und -stift
Stückliste (Text): Drehmomentvervielfältiger DREMOPLUS ALU Mit gekröpftem Reaktionsarm Z-Form Lieferung in stabilem Transportkoffer mit Schaumstoffeinlage Werksprüfzertifikat und Einstelltabelle Technische Detailinformationen erhalten Sie auf Anfrage
Überlastsicherung: „Slipper“ Rutschkupplung
Übersetzungsverhältnis: 1:22
Ursprungsland: Deutschland
Zolltarifnummer: 82041100
