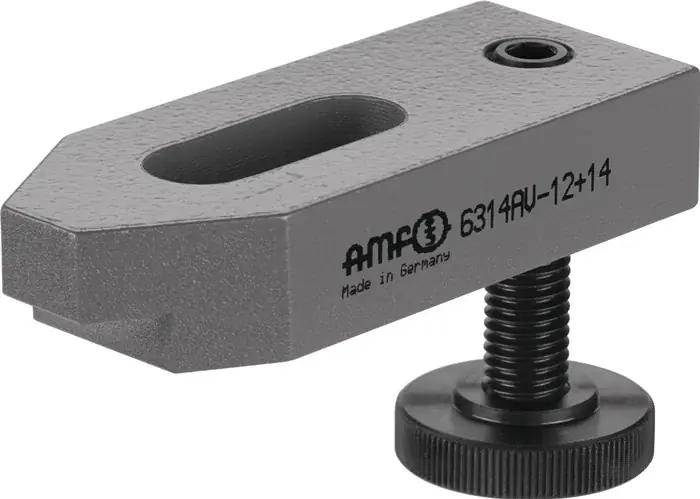

Beschreibung
- abgesetzt
- mit verstellbarer Stützschraube
Weitere technische Eigenschaften
- LS: 69 mm
- A1: 12 mm
- L: 160 mm
- Stärke: 30 mm
- H: 16 – 77 mm
- Schlitzbreite: 22 mm
- E1: 30 mm
- A2: 15 mm
- Gewicht: 2100 g
- B2: 60 mm
- Breite: 60 mm
- A: 30 mm
- B1: 22 mm
- Länge: 160 mm
- D: M20
- E2: 60 mm
- ähnl. DIN 6314 B1 x L: 22 x 160 mm Hinweis: Maß H: Abhängig von Nutentiefe nach DIN 650, sowie Einschraublänge der Mutter. Die niedrigste Spannhöhe wird durch Umdrehen des Spanneisens erreicht. Spanneisen ohne Spannschraube sind in den Größen 12 und 14, 16 und 18 sowie 20 und 22 je eine Größe.
für T-Nut: 20 + 22 mm
für Spannschraube: M20
Schlitzlänge: 60 mm
Modell: Nr. 6314AV
Bauform: abgesetzt
Marke: AMF
