Beschreibung
- Spannhaken und Gegenhalter vergütet
- Kette aus Vergütungsstahl
- Befestigung für T-Nuten Nr. 6541 bitte separat bestellen
- Anwendung: Zum Aufspannen von vorwiegend zylindrischen Teilen, wie zum Beispiel Ventilkörper, Flanschen, Pumpengehäusen, Kolben usw. Sowohl auf dem Maschinentisch, als auch auf Aufspann-Paletten einsetzbar. Die Voreinstellung der Kettenlänge und der Spannkraft erfolgt am Gegenhalter mittels Rändelmutter. Anschließend wird am Spannhaken das erforderliche Drehmoment für die Spannkraft aufgebracht. Die Anbringung der Kunststoffdruckstücke dient zur Schonung der Oberfläche.
Weitere technische Eigenschaften
- Schraube: M16
- B: 44 mm
- Spannhub S1: 45 mm
- N: 21 mm
- H1 min. – H1 max.: 117 – 162 mm
- M: 33 mm
- SW: 46 mm
- E1: 64 mm
- H2 min. – H2 max.: 140 – 170 mm
- C: 25 mm
- Spannhub S2: 30 mm
- A: 37 mm
- E2: 70 mm
- F1: 29 mm
- Nut: 18, 20, 22, 24 mm

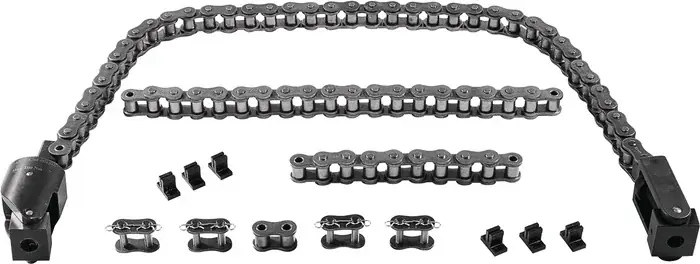

- Drehmoment max.: 100 Nm bestehend aus:
- Spannhaken
- Gegenhalter
- 4 verschieden langen Kettensegmenten
- 4 Verschlussgliedern mit Splinten zum Verbinden
- 6 einrastbare Kunststoffelemente (zur Werkstückschonung) Gesamtlänge inkl. Haken und Gegenhalter: M12 = 1108 mm, M16 = 1145 mm Vorteil:
- Gleichmäßige Druckverteilung verringert die Verformung des Werkstückes
- Werkstückschonung durch in die Kettenglieder einrastbare Kunststoffelemente
- Großer Verstellbereich (Spannhub) am Gegenhalter und Spannhaken
Spannkraft: 40 kN
F2: 62 mm
Marke: AMF
