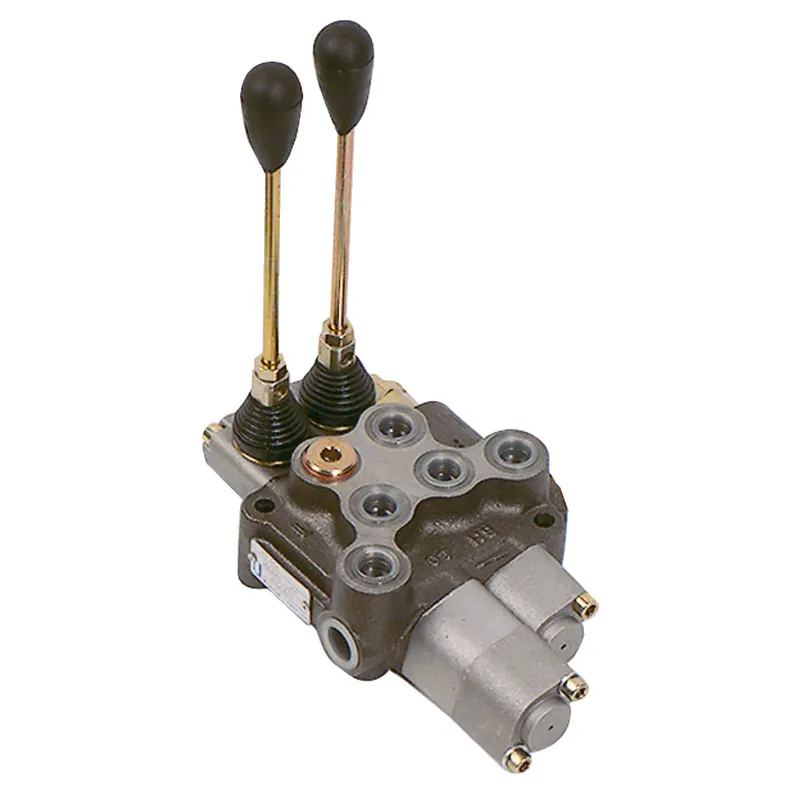

Beschreibung
Mechanische Betätigung mit Federrückstellung in Standardausführung. Die Mittelstellung ist mit einem drucklosen Umlauf ausgeführt und die Anschlüsse A & B sind gesperrt. Druckbegrenzungsventil am Anschluss P (Pumpe). Negative Überdeckung der Schieber.
- 1. Steuerschieber doppeltwirkend DW: H=Heben, 0=Mittelstellung, S=Senken
- 2. Steuerschieber doppeltwirkend DW-SWR: H=Heben, 0=Mittelstellung, S=Senken, SW-R=Schwimmstellung gerastet
- Standardausführung der Ventile in Parallelschaltung.
- Durchfluss max.: 80 L/min.
- Betriebsdruck: 250 bar
- max. Druck: 320 bar
- Überdruckventil eingestellt: 140 bar, einstellbar von 100-250 bar
- Einschraubgewinde A, B, P, T,: R1/2″
- Einschraubgewinde P2, T2: R3/4″
Die angeführten Schaltstellungen sind vom jeweiligen Modell des Steuerventils abhängig.
