Beschreibung

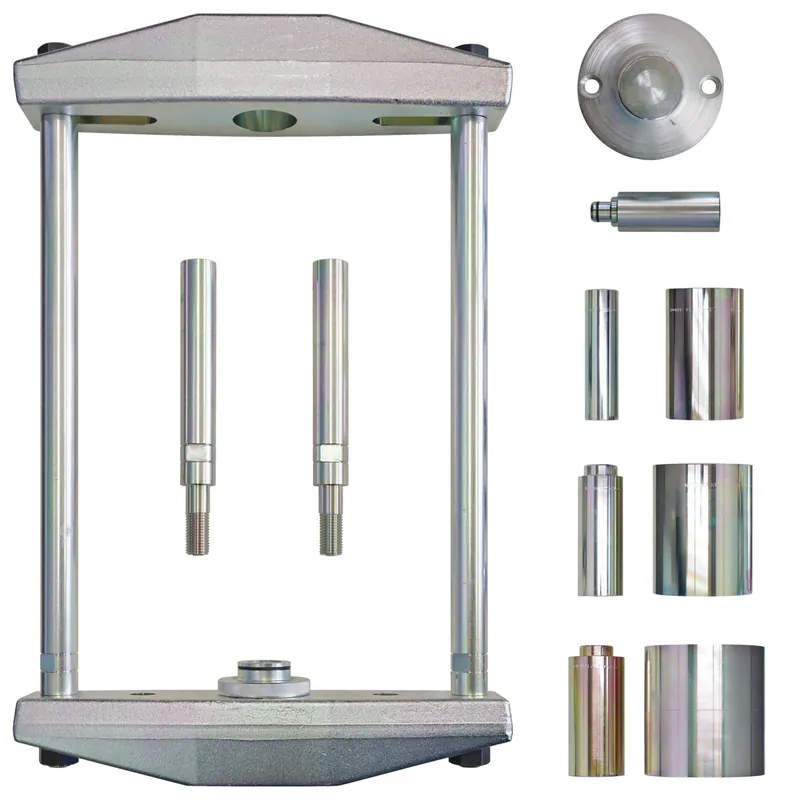

Pressrahmen, NFZ, 28 t
Pressrahmen – KL-1039-111
- Der große und massive NFZ Pressrahmen ermöglicht das Aus- sowie Einpressen von unterschiedlichsten Buchsen, Lagern oder Bolzen direkt am Fahrzeug.
- Beispielsweise an Auslegearmen, Kippern, Absetzkippern, Hubarmen, Hakenliftsystemen, Fahrwerksteilen und vieles mehr.
- Durch zusätzliche Druck-/Stützhülsen aus der KL-0039-Serie kann dieser einfach um weitere Durchmesser ergänzt werden.
- Der im Lieferumfang enthaltenen Aufnahmefuß ermöglicht außerdem das Abstellen des mobilen NFZ Pressrahmens z.B. auf einer Werkbank sowie zusätzlich eine stationäre Verwendung als leichte Standpresse für unterwegs, z.B. in NFZ Service- bzw. Reparaturfahrzeugen.
- Über die Verlängerungsstangen sowie den Bohrungen in den Grundplatten kann der NFZ Pressrahmen zudem schnell in der Länge und Breite verstellt werden.
1000 V isoliert: Nein
Antriebsart: mechanischhydraulisch
Belastung (max.) [t]: 28 t
Breite, innen (Pressrahmen) [mm]: 180 mm
Breite, innen (Pressrahmen) 2 [mm]: 250 mm
Breite, innen (Pressrahmen) 3 [mm]: 320 mm
erforderliches Zubehör: Antrieb hydraulisch (28 t): KL-0215-35 M28 – Hydraulik-PumpeKL-0040-2800 – Hydraulik-Zylinder 17 tKL-0040-2812-1 – Zug- / DruckspindelKL-0039-1002 – AufnahmeadapterKL-0040-2812-5 – DruckmutterAntrieb mechanisch:KL-1005-800 – Mechanischer Antriebssatz NFZ
Inhalt (Anzahl Stück): 19
Länge, innen (Pressrahmen) [mm]: 500 mm
Länge, innen (Pressrahmen) 2 [mm]: 700 mm
Netto-Gewicht [kg]: 49 kg
passend für: Universell passend für NKWs, Baumaschinen, Landmaschinen, Anhänger und Auflieger.
Stückliste (Text): 1x KL-1039-1101 – Grundplatte 2¾“-16 UN, 1x KL-1005-1011 – Grundplatte 2¾“-16 UN, 2x KL-1039-1102 – Zugstange M22, 4x KL-1005-1014 – SK-Bundmutter M22, 1x KL-1039-1105 – Adapter 2¾“-16 UNS auf Ø 30 mm, 2x KL-1039-1103 – Zugstange M22 Verlängerung, 1x KL-1039-1106 – Verlängerung Druckmutter M24, 1x KL-1039-1107 – Aufnahmefuß, 1x KL-1039-7110 – Druck-/Stützhülse lang Ø 110 / 102 mm, 1x KL-0039-1790 – Druck-/Stützhülse lang Ø 90 / 82 mm, 1x KL-0039-1770 – Druck-/Stützhülse lang Ø 70 / 62 mm, 1x KL-0039-1750 – Druck-/Stützhülse lang Ø 50 / 42 mm, 1x KL-0039-1740 – Druck-/Stützhülse lang Ø 40 / 32 mm, 1x KL-0039-1730 – Druck-/Stützhülse lang Ø 30 / 22 mm
VDE zertifiziert: Nein
Zielgruppen: Bau- und NutzfahrzeugeAgriculture
Zylinder-Aufnahmegewinde: 2¾“-16 UN
